LICZNIK PRZEJAZDÓW LP2


LICZNIK PRZEJAZDÓW LP2 automatycznie steruje pracą znacznika technologicznego siewnika rzędowego.

Kolejne przejazdy zliczane są za pomocą czujnika. Gdy liczba przejazdów osiągnie wartość zaprogramowaną przez użytkownika, załącza się przekaźnik. Styki przekaźnika pozwalają załączyć cewkę elektrozaworu, sterującego przerwaniem wysiewu dla tworzonej ścieżki technologicznej.

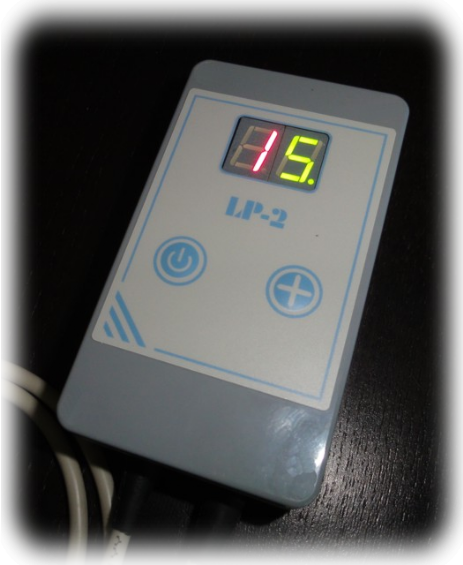

Podwójny dwukolorowy wyświetlacz wyświetla numer aktualnego przejazdu ( wyświetlacz czerwony po lewej stronie ) oraz numer przejazdu, przy którym załącza się znacznik technologiczny ( wyświetlacz zielony po prawej stronie ).
Sterownik zasilany jest napięciem 12V z instalacji ciągnika. Zasilanie doprowadzone jest przewodem o długości 1 m zakończonym wtyczką MINI ( w zestawie gniazdo MINI ).
Przewód sterujący o długości 5 m zakończony jest 7- pinową wtyczką ( w zestawie 7-pinowe gniazdo do zamontowania na siewniku ). W skład zestawu nie wchodzi czujnik oraz elektrozawór sterujący pracą znacznika technologicznego.
Do mocowania sterownika wewnątrz kabiny ciągnika wykorzystano silny magnes. Aby zamocować licznik podczas pracy wystarczy przyłożyć go od metalowej ( najlepiej stalowej ) powierzchni.
