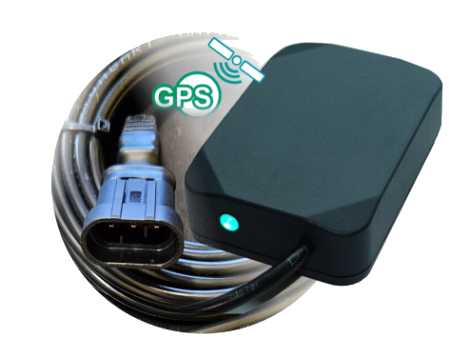

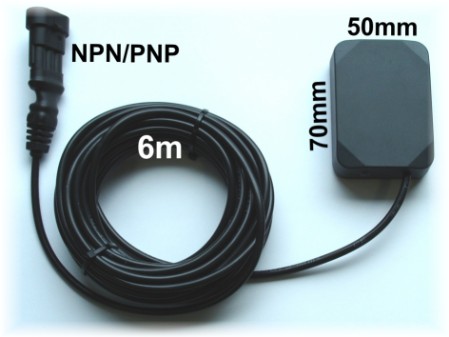

Czujnik DROPS GPS wytwarza impulsy proporcjonalne do prędkości jazdy na podstawie sygnałów odebranych z satelit. Umożliwia zastąpienie czujników prędkości jazdy montowanych na kole ciągników lub maszyn rolniczych. Urządzenie jest uniwersalne, ponieważ sygnał wyjściowy obsługuje zarówno sterowniki wymagające sygnałów o polaryzacji NPN (impuls po zwarciu wejścia do masy ) jak i PNP (impuls po zwarciu wejścia do +12V ).

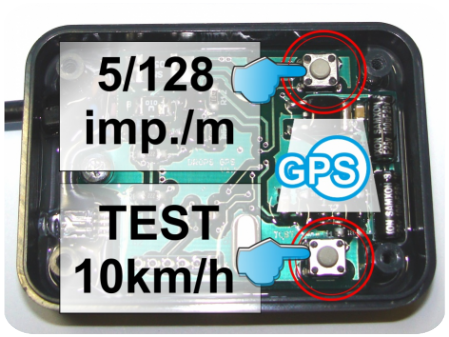

Istnieje możliwość obsługi sterowników wymagających wolnych lub szybkich impulsów prędkości. Służy do tego przycisk umieszczony wewnątrz obudowy DROPS GPS. Dla sterowników wymagających tradycyjnych impulsów z czujnika zamontowanego na kole (wolne wejście) ustawiamy 5 impulsów na 1 metr drogi. Dla sterowników wykorzystujących impulsy z ciągnika (szybkie wejście najczęściej z gniazda ISO 11786 ) ustawiamy 128 impulsów na 1 metr drogi.

Sterownik ma wbudowany tryb TEST 10 km/h. Dzięki niemu podczas pierwszego uruchomienia możemy sprawdzić poprawność podłączenia DROPS GPS do sterownika rolniczego. Ponieważ generowany sygnał jest bardzo dokładny (stabilizowany rezonatorem kwarcowym), w przypadku wyświetlania prędkości innej niż 10 km/h kalibrujemy sterownik korygując wpisany do sterownika rolniczego OBWÓD KOŁA.

W urządzeniu wykorzystano bardzo czuły odbiornik GNSS. Do obliczania aktualnej pozycji wykorzystywane są sygnały z satelit GPS, GALILEO, GLONASS, QZSS. Do zwiększenia precyzji pomiaru (DGPS) wykorzystywany jest system SBAS oparty na korekcyjnych satelitach. Dla Europy podsystemem systemu SBAS jest EGNOS.

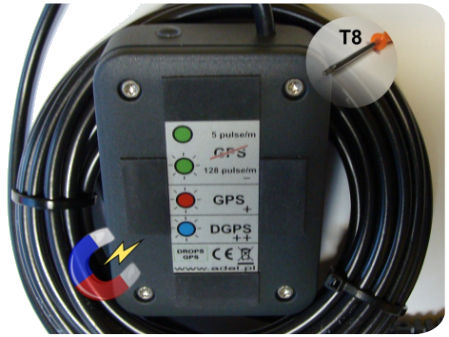

Informacje o prędkości dostarczane są z częstotliwością 5Hz (5 razy/sekundę). Bez korekcji DGPS, gdy zamontowana na sterowniku dioda LED miga w kolorze czerwonym, dokładność prędkości wynosi 0,1 m/sek. (około 0,4 km/h). Gdy odebrane zostaną sygnały korekcyjne, dioda LED miga w kolorze niebieskim, a dokładność prędkości wzrasta dwukrotnie do 0,05 m/sek. (około 0,2 km/h). Każde mignięcie diody LED w kolorze czerwonym lub niebieskim oznacza odbiór prawidłowej informacji o prędkości jazdy.

Wklejony do wnętrza urządzenia DROPS GPS magnes pozwala w łatwy sposób przymocować go na dachu ciągnika lub maszyny rolniczej. Układ elektroniczny zalany jest tworzywem, co zabezpiecza sterownik przed wilgocią.
